فوهة القطع بالليزر "الصغيرة والجميلة" ، أيهما مناسب لك؟
قطع الليزر بالغاز النشط
تعمل الطاقة من شعاع الليزر على تسخين المادة (الفولاذ الطري) إلى ما يزيد عن درجة حرارة الاشتعال في الغاز التفاعلي (O2).
Fe + ½O2 → FeO
تؤدي عملية الاحتراق إلى حرق أكسيد الحديد
بمجرد فتح الشق ، تتم إزالة المواد من جبهة تآكل عمودية تقريبًا (طبقة منصهرة رفيعة). يتم امتصاص طاقة الليزر في الغالب في هذه الطبقة السائلة أثناء معالجة القطع. تفقد الطبقة الحرارة عن طريق التبخير ، وعن طريق طرد المواد السائلة على السطح السفلي ، والتوصيل وبذوبان المواد الصلبة مع تقدم القطع. من أجل ضمان جودة قطعة العمل وكفاءة العملية ، يعد اختيار الظروف المناسبة أمرًا مهمًا للغاية ، مثل طاقة الليزر ، ومعلمات القطع ، ورأس القطع والفوهة.
التصدعات - ستؤدي سرعة القطع البطيئة إلى التراكم الحراري المحلي مما يؤدي إلى حدوث تشققات خشنة حتى حروق جانبية.
نظرة عامة على فوهة القطع بالليزر
الفوهة مهمة جدا في القطع بالليزر. والغرض الرئيسي منه هو توصيل نفاثة غاز بحيث يتم التخلص من الحرارة الناتجة عن شعاع الليزر (والذوبان الناتج والبخار) ، مما يترك قطعًا نظيفًا.
إذا كانت الفوهة سيئة التصميم (وصيانتها) ، فلن تتمتع طائرة الغاز بالسرعة المطلوبة أو ثبات الاتجاه لإزالة المواد المنصهرة.
أولاً ، هناك تصميمان أساسيان: "سرعة منخفضة" (سرعة غاز أقل من سرعة الصوت) و "سرعة عالية" (سرعات حول سرعة الصوت). ثانيًا ، هناك العديد من العوامل التي تؤثر على فوهات أداء الفوهة ، مثل ضغط الغرفة ، وقطر الفوهة ، والشكل الداخلي ، وشكل خروج الفوهة ومادة الفوهة.
فوهة منخفضة السرعة مقابل فوهة عالية السرعة

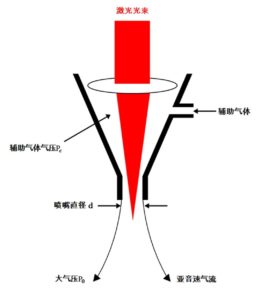

فوهة منخفضة السرعة
فوهة لافال عالية السرعة
لماذا فوهات LC عالية السرعة؟
يصعب قطع بعض المواد مثل الفولاذ المقاوم للصدأ وسبائك الألومنيوم لأن مادتها المنصهرة لزجة ولا يمكن إزالتها بسهولة بسرعات غاز منخفضة.
تعمل الفوهات عالية السرعة على نفس مبدأ عمل عادم الصاروخ أو المحرك النفاث. يتمدد الغاز وينخفض الضغط وتتسارع سرعة الغاز إلى سرعة التصميم في منطقة فوهة الحلق وتتسارع إلى سرعة الغاز الأسرع من الصوت عند مخرج الفوهة. يتم تحديد سرعة التصميم حسب منطقة الحلق ومنطقة الخروج وضغط الغاز والضغط الجوي وشكل الفوهة الداخلي وطول الفوهة.
يمكن أن يختلف ضغط الغاز على طول محور التدفق بشكل كبير مع تغيير مسافة التوقف في حالة السرعة المنخفضة وسيؤثر التغير في الضغط على سطح قطعة العمل على قدرة نفاث الغاز على إزالة المواد المنصهرة عند الجبهة المقطوعة.
العلاقة بين جودة السطح والفوهة
درجة حرارة الفوهة: ستؤثر درجة الحرارة المرتفعة للفوهة على سعة الحلقة الخزفية ، وبالتالي تتسبب في عدم استقرار مسافة التوقف ، مما يؤدي إلى جودة قطع لا يمكن السيطرة عليها أثناء الإنتاج.
الكربون الصلب الأكسجين سطح مشرق قطع معالجة مستقرة أوصى اختيار فوهة
| سماكة(مم) | نوصي |
| 12~14 | 1.2E ~ 1.4Emm |
| 16~20 | 1.4E ~ 1.6Emm |
| 22~30 | 1.6E ~ 1.8Emm |
تأثير قطع فوهة عالي السرعة بطبقتين

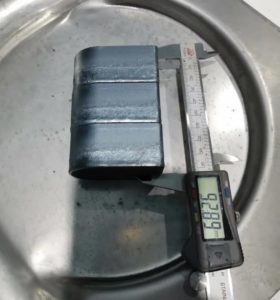

16 ملم CS Q235B
18 ملم CS Q235B
20 مم CS Q235B
25 مم CS Q235
فوهة ذات طبقة واحدة عالية السرعة
30 ملم CS Q235B
سرعة القطع 0.8 ~ 1 م / دقيقة
